A325 vs. A490 Heavy Hex Structural Bolts: Tensile Strength vs. Notch Sensitivity – Paano Ito Trade-Off Impact Bearing-Type vs. Slip-Critical Connections?
Ang pagpili sa pagitan ng ASTM A325 (ngayon ay Grade A325 sa ilalim ng F3125) at ASTM A490 (Grade A490 sa ilalim ng F3125) mabigat na hex structural bolts ay isa sa mga pinakamahalagang desisyon sa disenyo ng istraktura ng bakal. Habang ang A490 ay nag-aalok ng mas mataas na lakas ng tensile, ang lakas na ito ay kasama ng mas mataas na sensitivity ng notch at mas mataas na panganib ng brittle fracture. Direktang tinutukoy ng pangunahing trade-off na ito ang pagiging angkop ng bawat bolt grade para sa bearing-type versus slip-critical na mga koneksyon. Ang artikulong ito ay nagbibigay ng isang komprehensibong paghahambing at isang praktikal na balangkas ng desisyon.
1. Pangunahing Paghahambing ng Ari-arian: A325 kumpara sa A490
Ang sumusunod na talahanayan ay nagpapakita ng mga pangunahing pagkakaiba sa mekanikal at aplikasyon sa pagitan ng dalawang structural bolt grade, na nagmula sa mga detalye ng ASTM F3125.
| Parameter ng Ari-arian | ASTM A325 (F3125 Grade A325) | ASTM A490 (F3125 Grade A490) |
|---|---|---|
| Pinakamababang Lakas ng Tensile | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1,034 MPa) |
| Pinakamataas na Lakas ng Tensile | Hindi tinukoy (120 ksi minimum) | 173 ksi (upang limitahan ang brittleness) |
| Core Hardness (HRC) | Hindi partikular na limitado (karaniwang C24–C35) | C33–C38 (mas mahigpit na kontrol) |
| Notch Sensitivity | Katamtaman - hindi gaanong madaling kapitan ng malutong na bali | Mataas – mas sensitibo sa stress corrosion at hydrogen cracking |
| Hot-Dip Galvanizing | Pinahihintulutan (karaniwang ginagamit) | Ipinagbabawal (panganib ng hydrogen embrittlement at pagsusubo) |
| Pagsusuri sa Kapasidad ng Pag-ikot | Kinakailangan para sa galvanized assemblies | Kinakailangan para sa lahat ng mga pagtitipon (na may mga limitasyon sa itaas na tensyon) |
| Non-Destructive Testing | Hindi karaniwang kinakailangan | Kinakailangan ang pag-inspeksyon ng magnetic particle |
2. Mga Uri ng Koneksyon at Bolt Applicability
Ang pagpili sa pagitan ng bearing-type at slip-critical na koneksyon ay depende sa mga kinakailangan sa istruktura para sa slip tolerance, fatigue resistance, at deformation control.
- Koneksyon na Uri ng Bearing: Sa ganitong disenyo, ang bolt ay hinihigpitan sa isang "snug-tight" na kondisyon (o ganap na pretensioned), at ang puwersa ng paggugupit ay ipinadala pangunahin sa pamamagitan ng lakas ng paggugupit ng bolt shaft at ang kapasidad ng tindig ng mga konektadong mga plato laban sa mga dingding ng butas. Inaasahan ang ilang madulas bago ang bolt shaft ay tumama sa dingding ng butas. Ang disenyong ito ay nagbibigay-daan para sa mas mababang mga gastos sa pag-install ngunit nagreresulta sa mas malaking pagpapapangit at hindi inirerekomenda para sa mga joints na napapailalim sa pag-load o pagkapagod.
- Slip-Critical na Koneksyon: Sa disenyong ito, ang bolt ay ganap na pinagkukunwari sa isang mataas na antas (70% ng pinakamababang lakas ng tensile), na lumilikha ng mataas na puwersa ng pag-clamping na bumubuo ng friction sa pagitan ng mga faying surface. Ang puwersa ng paggugupit ay ipinapadala sa pamamagitan ng friction na ito, at hindi pinahihintulutan ang slip sa ilalim ng mga service load. Ang disenyong ito ay nagbibigay ng mas mataas na higpit, mas mahusay na paglaban sa pagkapagod, at kinakailangan para sa mga joints na may malalaking o slotted na mga butas, o kung saan ang slip ay makakasama sa structural performance.
Ang talahanayan sa ibaba ay nagbubuod sa pagiging angkop ng bawat bolt grade sa mga uri ng koneksyon na ito.
| Uri ng Koneksyon | ASTM A325 Kaangkupan | ASTM A490 Angkop | Pangunahing Pagsasaalang-alang |
|---|---|---|---|
| Uri ng Bearing (Snug-Tight) | Oo - malawakang ginagamit | Oo – ngunit bihirang gamitin dahil sa panganib sa gastos at brittleness | Ang A325 ay mas gusto para sa cost-effective na mga koneksyon sa tindig |
| Uri ng Bearing (Pretension) | Oo - karaniwan | Oo – na may maingat na kontrol sa kalidad | Ang A490 ay nangangailangan ng rotational capacity at MPI testing |
| Slip-Critical (Uri ng Friction) | Oo – pamantayan para sa karamihan ng mga application | Oo – para sa napakataas na kinakailangan sa pagkarga | Ang mas mataas na preload ng A490 ay nagbibigay ng mas malaking slip resistance |
3. The Strength vs. Notch Sensitivity Trade-Off: Epekto sa Pagkaangkop ng Koneksyon
Ang pangunahing trade-off sa pagitan ng tensile strength at notch sensitivity ay may direktang implikasyon para sa disenyo ng koneksyon.
- Para sa Bearing-Type Connections: Ang mga koneksyon na ito ay nagbibigay-daan sa madulas at umaasa sa kapasidad ng paggugupit at lakas ng tindig ng bolt. Dahil ang bolt ay hindi sumasailalim sa parehong antas ng cyclic stress concentration tulad ng sa slip-critical joints, ang mas mataas na tensile strength ng A490 ay maaaring maging kapaki-pakinabang sa paglaban sa paggugupit at pagkarga ng mga load. Gayunpaman, ang mas mataas na sensitivity ng notch ng A490 ay nangangahulugan na ang anumang pagkasira ng thread, mga depekto sa ibabaw, o hindi pagkakapantay-pantay ay maaaring mas madaling humantong sa malutong na bali. Samakatuwid, habang ang A490 ay maaaring gamitin sa mga koneksyon sa bearing, maraming mga detalye ang nagrerekomenda ng paggamit ng A325 hangga't maaari dahil sa mas mataas na panganib ng A490 ng malutong na bali.
- Para sa Slip-Critical na Koneksyon: Ang mga koneksyon na ito ay nangangailangan ng mataas na clamping force upang makabuo ng friction, na direktang proporsyonal sa bolt preload. Ang A490 bolts, na may mas mataas na tensile strength, ay maaaring i-tension sa mas mataas na preload, na nagbibigay ng mas malaking slip resistance para sa parehong diameter ng bolt. Gayunpaman, ang mataas na preload na sinamahan ng mataas na tigas ng A490 ay ginagawang mas madaling kapitan ang bolt sa stress corrosion cracking at hydrogen embrittlement. Ito ang dahilan kung bakit ang paggamit ng A490 sa mga slip-critical na koneksyon ay nangangailangan ng mahigpit na kontrol sa kalidad, kabilang ang rotational capacity testing at magnetic particle inspection (MPI) upang makita ang mga bahid sa ibabaw. Bukod pa rito, hindi maaaring maging hot-dip galvanized ang A490 bolts, na nililimitahan ang kanilang paggamit sa mga corrosive na kapaligiran kung saan mas gusto ang galvanized A325 bolts.
4. Praktikal na Balangkas ng Desisyon
Batay sa pagtatasa ng trade-off, ang mga sumusunod na alituntunin sa pagpili ay inirerekomenda:
- Mas gusto ang A325 Kapag: (1) Ang koneksyon ay isang standard bearing-type o slip-critical joint na may katamtamang mga kinakailangan sa pagkarga; (2) Kinakailangan ang hot-dip galvanizing para sa proteksyon ng kaagnasan; (3) Ang joint ay napapailalim sa dynamic o fatigue loading kung saan ang notch sensitivity ang pangunahing alalahanin; (4) Ang gastos at kakayahang magamit ay mga pangunahing salik.
- Isaalang-alang ang A490 Kailan: (1) Ang koneksyon ay nangangailangan ng makabuluhang mas mataas na shear o slip resistance kaysa sa maaaring ibigay ng A325; (2) Ang joint ay napapailalim sa napakataas na static load at wala sa isang kinakaing unti-unti na kapaligiran; (3) Ang kontratista ay maaaring magbigay ng kinakailangang kontrol sa kalidad (MPI, rotational capacity testing); (4) Ang disenyo ay lubusang nasuri para sa panganib ng malutong na bali.
5. Pananaw sa Paggawa at Kalidad
Ang pagkamit ng pare-parehong mekanikal na katangian para sa mga structural bolts ay nangangailangan ng tumpak na kontrol ng materyal na chemistry, heat treatment, at pagsubok. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay isang negosyong pag-aari ng pamilya sa ilalim ng SEA Monies Metal Co., Ltd., na nagmana ng 20 taong karanasan ng pamilya at kalidad na pamana sa paggawa ng metal. Umaasa sa malakas na kapasidad ng produksyon ng Shengzhao Metal at mga pakinabang ng supply chain, dalubhasa kami sa R&D, produksyon at pandaigdigang pagbebenta ng mga de-kalidad na produktong metal. Ang pagsunod sa paghahangad ng pamilya ng katumpakan, mahigpit na saloobin sa pagtatrabaho at pangmatagalang pangako, naghahatid kami ng matatag at maaasahang mga produkto at serbisyo sa mga customer sa buong mundo.
Gamit ang matatag na R&D at mga kakayahan sa produksyon ng pabrika, nagdadalubhasa kami sa matataas na lakas na rivet, bolts, nuts, washers, pins, screws, at iba't ibang hindi karaniwang custom na bahagi. Sinasaklaw ng aming hanay ng produkto ang mga materyales kabilang ang hindi kinakalawang na asero, haluang metal na bakal, aluminyo haluang metal, tanso, at mga espesyal na haluang metal, na gumagamit ng mga proseso tulad ng malamig na heading, hot forging, at CNC machining. Ang aming mga produkto ay na-export sa higit sa 25 mga bansa, na naglilingkod sa higit sa 200 mga kliyente.
Ang Chance & Union ay nakatuon sa walang putol na pagkonekta sa "Manufactured in China" sa internasyonal na merkado, na nagbibigay ng mga pandaigdigang customer ng one-stop fastening solution mula sa R&D hanggang sa mass production sa pamamagitan ng propesyonal na teknolohiya at pambihirang kalidad. Para sa mga structural bolting application, nagbibigay kami ng parehong A325 at A490 grade fasteners na may mga full material test certificate at, para sa A490, ang mga kinakailangang ulat sa inspeksyon ng magnetic particle.
6. Mga Madalas Itanong (FAQ)
- Q1: Maaari bang gamitin ang A325 at A490 bolts nang palitan sa isang istrukturang koneksyon?
A: Hindi. Mayroon silang iba't ibang lakas ng tensile, tigas, at sensitivity sa brittle fracture. Ang pagpapalit ng mga ito nang hindi muling ini-engineering ang koneksyon ay maaaring humantong sa hindi sapat na lakas o hindi inaasahang pagkabigo. Ang A490 bolts ay may mas mataas na preload na kinakailangan at mas mahigpit na mga pamamaraan ng kontrol sa kalidad. Zhejiang Chance & Union Import and Export Co., Ltd. Inirerekomenda ng (Chance & Union) na kumonsulta sa structural engineer ng proyekto bago palitan ang mga bolt grade. - Q2: Bakit hindi hot-dip galvanized ang A490 bolts?
A: Ang A490 bolts ay hindi maaaring maging hot-dip galvanized para sa dalawang dahilan: (1) ang temperatura ng molten zinc bath ay lumampas sa temperatura ng tempering ng bolt, na posibleng mag-annealing ng bolt at mabawasan ang lakas nito; (2) ang proseso ng pag-aatsara na ginamit bago ang galvanizing ay nagpapakilala ng atomic hydrogen sa bakal, na maaaring magdulot ng hydrogen embrittlement—isang naantalang mekanismo ng pagkabigo na partikular na mapanganib sa mga high-strength bolts. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay nag-aalok ng A325 galvanized structural bolts bilang alternatibong lumalaban sa kaagnasan. - Q3: Ano ang X at N designation para sa structural bolts, at paano ito nauugnay sa uri ng koneksyon?
A: Ang pagtatalaga ng X ay nagpapahiwatig na ang mga thread ay hindi kasama sa shear plane (ang bolt shank ay nasa shear plane), na nagbibigay ng mas mataas na kapasidad ng paggugupit. Ang pagtatalaga ng N ay nagpapahiwatig na ang mga thread ay maaaring isama sa shear plane. Ang pagkakaibang ito ay kritikal para sa mga bearing-type na koneksyon, kung saan ang lakas ng paggugupit ay nakasalalay sa kung ang load ay dumadaan sa buong shank diameter o ang pinababang diameter ng ugat ng mga thread. Zhejiang Chance & Union Import and Export Co., Ltd. Ang (Chance & Union) ay maaaring magbigay ng mga structural bolts na may tinukoy na mga haba ng thread upang matugunan ang mga kinakailangan sa X o N.

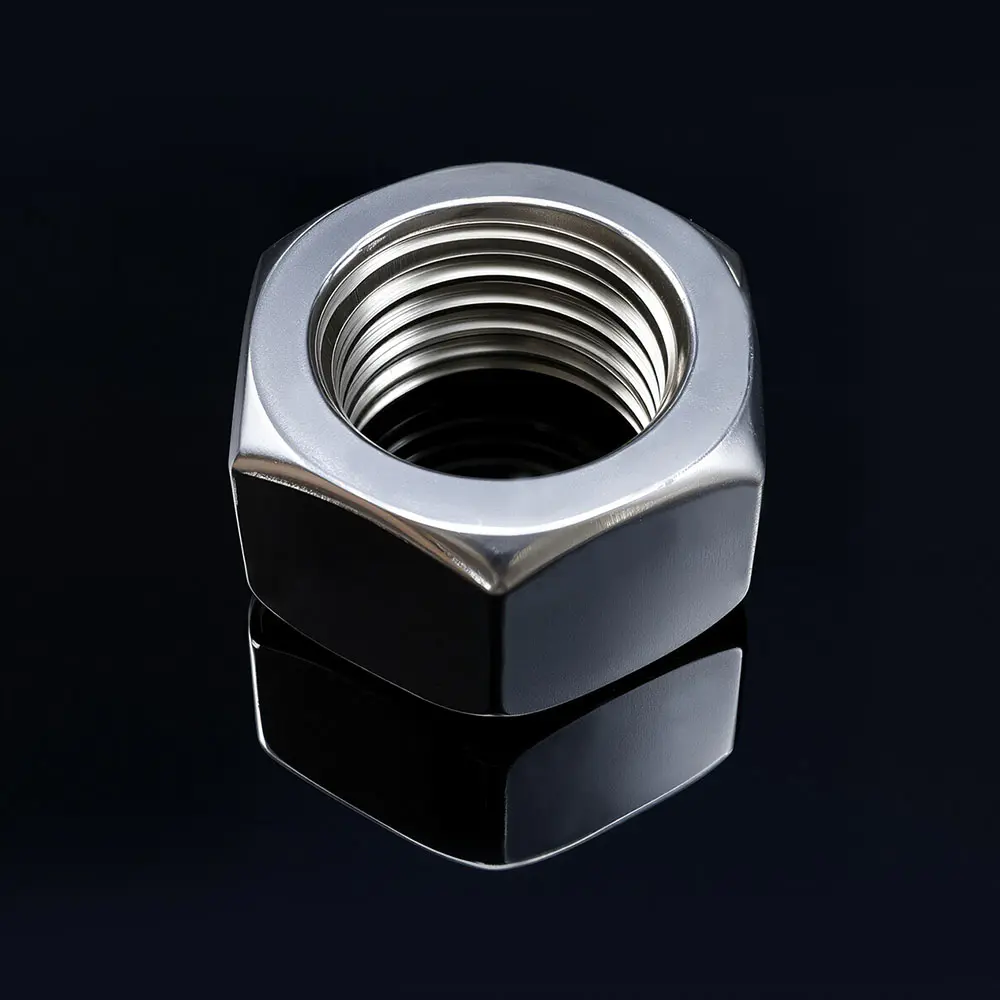

Gallering ng A2-70 at A4-80 Stainless Steel Hex Nuts: High Ductility o High-Speed Installation Overheating?
Ang phenomenon ng thread gallering (kilala rin bilang galling o cold welding) ay isang paulit-ulit at magastos na problema sa panahon ng pag-install ng austenitic stainless steel fasteners, partikular na A2-70 (304) at A4-80 (316) hex nuts. Ang Gallering ay nailalarawan sa pamamagitan ng pag-agaw ng mga sinulid—napunit at hinangin ang materyal, kadalasang nagiging hindi nagagamit ang nut o bolt. Ang dalawang pinaka-madalas na binanggit na mga mekanismo ng sanhi ay ang likas na mataas na ductility ng austenitic stainless steel at ang localized na overheating na dulot ng high-speed installation tools (hal., impact wrenches). Tinutukoy ng artikulong ito ang physics ng bawat mekanismo, nagbibigay ng comparative data, at nag-aalok ng mga praktikal na diskarte sa pagpapagaan.
1. Paghahambing ng Mekanismo: High Ductility vs. Localized Overheating
Ang sumusunod na talahanayan ay naghahambing sa dalawang pangunahing mekanismo na nag-aambag sa thread gallering in hindi kinakalawang na asero hex nuts .
| Parameter | High Ductility (Austenitic Structure) | Naka-localize na Overheating (Mataas na Bilis na Pag-install) |
|---|---|---|
| Pisikal na Mekanismo | Ang Austenitic stainless steel ay may mataas na work-hardening rate at kulang sa protective oxide layer na nabubuo sa carbon steels. Sa ilalim ng sliding contact, ang protective oxide film ay napunit, na nagpapahintulot sa mga hubad na metal na ibabaw na magdikit at magwelding nang magkasama sa ilalim ng presyon. | Ang mga high-speed power tool (impact wrenches o high-RPM driver) ay bumubuo ng frictional heat sa interface ng thread. Pinapalambot ng init ang layer sa ibabaw, pinapataas ang coefficient ng friction at nagpo-promote ng malagkit na pagkasira—pinabilis ang proseso ng pag-galler. |
| Pangunahing Katibayan | Nangyayari ang Galling sa parehong manually driven at power-driven installation, ngunit ang dalas at kalubhaan ay mas mataas kapag ginamit ang mga power tool. Ang work-hardened surface layer ng austenitic stainless steel ay partikular na madaling kapitan ng sakit dahil sa mataas na lakas ng paggugupit nito at kawalan ng protective lubricating film. | Ipinapakita ng mga pag-aaral na habang tumataas ang bilis ng pag-install, tumataas din ang temperatura sa ibabaw. Ang paggamit ng impact wrench ay maaaring makabuo ng mga temperatura na lampas sa temperatura ng recrystallization ng materyal, na lubhang nagpapataas ng posibilidad na magkaroon ng galling. Ang paggamit ng mga low-speed na tool o hand tool ay makabuluhang nakakabawas sa mga nakakapangit na pangyayari. |
| Mga Salik na Nakakaimpluwensya | Thread surface finish, thread angle, nut material, at ang pagkakaroon ng mga lubricant. Ang mga makinis na ibabaw at ang paggamit ng mga pampadulas ay nagbabawas sa pagkahilig sa malamig na hinang. | Installation speed, torque input, and the use of impact tools. Higher preloads also increase frictional forces, elevating the risk of overheating. |
| Mitigation Strategy | Select nuts with a different material or finish (e.g., nitronic or coated stainless steels), or ensure clean and lubricated threads. Use of anti-seize compounds is highly effective. | Use low-speed installation tools (hand tools or variable-speed drills at low RPM). Avoid impact wrenches for critical assemblies. Allow the joint to cool between tightening passes. |
2. Mechanism Analysis: Which Mechanism Dominates?
A detailed analysis of the available evidence reveals that both mechanisms are contributing factors, but their relative importance is not equal.
- High Ductility is the Primary Root Cause: Austenitic stainless steels (A2 and A4 grades) are inherently prone to galling because they lack the protective surface oxide layer that carbon steels rely on for lubrication. When the thread surfaces are pressed together under load, the oxide film breaks down, and the high shear strength of the austenitic structure causes microscopic welding of asperities. This is a fundamental material property—it explains why galling occurs even in hand-tightened assemblies.
- High-Speed Overheating is a Major Accelerator: While the material's ductility is the root cause, the use of high-speed power tools dramatically increases the frequency and severity of galling. The frictional heat generated by an impact wrench can exceed the recrystallization temperature of austenitic stainless steel (approximately 450–600°C), softening the surface layers and promoting adhesive wear. Studies show that installations using impact wrenches can have a galling incidence rate 10–15 times higher than hand-tightened assemblies.
- Synergistic Effect: The two mechanisms are not independent. The high ductility of the material makes it susceptible to the frictional heat generated by high-speed tools. The heat, in turn, reduces the material's strength and increases the coefficient of friction, creating a positive feedback loop that accelerates galling. This combined effect is why galling is often more severe in high-speed installations than in slow ones.
3. Quantitative Impact of Installation Speed
The following table provides a comparative analysis of galling incidence based on installation speed and tool type.
| Installation Method | Typical RPM | Galling Incidence (Relative) | Recommended |
|---|---|---|---|
| Hand Tool (Torque Wrench) | ~5–10 RPM | 1x (Baseline) | Yes – Preferred for critical assemblies |
| Variable-Speed Drill (Low Speed) | ~200–400 RPM | 3–5x | Yes – if lubricated and controlled |
| Variable-Speed Drill (High Speed) | ~800–1500 RPM | 8–12x | Not recommended for stainless fasteners |
| Impact Wrench | Variable (high peak torque) | 15–20x | Strongly discouraged for A2/A4 nuts |
4. Practical Guidance for Mitigating Galling
Given the combined effect of material ductility and installation speed, the following guidelines are recommended for field installation:
- Always Use a Lubricant: Apply a high-quality anti-seize compound or lubricant (e.g., copper-based or nickel-based grease) to the bolt threads before installing the nut. Lubrication reduces friction, lowers heat generation, and acts as a physical barrier between the thread surfaces.
- Use Slow Installation Speeds: Avoid impact wrenches for critical stainless steel assemblies. Use hand tools or variable-speed drills set to the lowest effective RPM. The lower the speed, the less heat is generated at the thread interface.
- Keep Threads Clean: Contaminants such as dirt, debris, or old thread locker can act as abrasives, breaking through the oxide layer and initiating galling. Clean the bolt and nut threads thoroughly before assembly.
- Allow Cooling Time: For large-diameter or high-preload assemblies, allow the joint to cool between tightening passes to prevent heat buildup.
- Consider Alternative Materials: For applications where galling is a persistent problem, consider using stainless steel grades with reduced galling tendency (e.g., Nitronic 60 or 316 with a special coating).
5. Pananaw sa Paggawa at Kalidad
The consistency of the thread form and the surface finish of stainless steel hex nuts are critical factors in preventing galling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay isang negosyong pag-aari ng pamilya sa ilalim ng SEA Monies Metal Co., Ltd., na nagmana ng 20 taong karanasan ng pamilya at kalidad na pamana sa paggawa ng metal. Umaasa sa malakas na kapasidad ng produksyon ng Shengzhao Metal at mga pakinabang ng supply chain, dalubhasa kami sa R&D, produksyon at pandaigdigang pagbebenta ng mga de-kalidad na produktong metal. Ang pagsunod sa paghahangad ng pamilya ng katumpakan, mahigpit na saloobin sa pagtatrabaho at pangmatagalang pangako, naghahatid kami ng matatag at maaasahang mga produkto at serbisyo sa mga customer sa buong mundo.
Gamit ang matatag na R&D at mga kakayahan sa produksyon ng pabrika, nagdadalubhasa kami sa matataas na lakas na rivet, bolts, nuts, washers, pins, screws, at iba't ibang hindi karaniwang custom na bahagi. Sinasaklaw ng aming hanay ng produkto ang mga materyales kabilang ang hindi kinakalawang na asero, haluang metal na bakal, aluminyo haluang metal, tanso, at mga espesyal na haluang metal, na gumagamit ng mga proseso tulad ng malamig na heading, hot forging, at CNC machining. Ang aming mga produkto ay na-export sa higit sa 25 mga bansa, na naglilingkod sa higit sa 200 mga kliyente.
Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For stainless steel hex nuts, we provide a smooth thread finish and can offer supplementary surface treatments (such as passivation or coating) to reduce galling tendency. We also include installation guidance with every shipment to help prevent field galling.
6. Mga Madalas Itanong (FAQ)
- Q1: Can I use impact wrenches on A2-70 or A4-80 stainless steel nuts?
A: It is strongly discouraged. The high-speed and high-torque impacts of an impact wrench generate significant frictional heat, dramatically increasing the risk of galling. For critical assemblies, only hand tools or low-speed variable-speed drills should be used. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) recommends using a torque wrench with controlled speed for all stainless steel installations. - Q2: Does the thread surface finish affect galling tendency?
A: Yes. A smoother thread surface (e.g., rolled threads rather than cut threads) has a lower coefficient of friction and a reduced tendency to initiate galling. Rolled threads also have a more consistent surface profile. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) uses cold heading and thread rolling processes to produce stainless steel nuts with a superior surface finish, reducing galling risk. - Q3: What is the best lubricant for preventing galling in stainless steel nuts?
A: A copper-based or nickel-based anti-seize compound is highly effective. These lubricants contain fine metal particles that act as a solid lubricant barrier, preventing metal-to-metal contact. They are also effective at high temperatures. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide assembly guidance and, in some cases, supply nuts with a pre-applied lubricant coating.
