Flange Head Nut kumpara sa Standard Hex Nut na may Washer: Pagbibilang ng Mga Pagkakaiba sa Pamamahagi ng Bearing Stress at Paglaban sa Embedment
Sa ilalim ng mataas na preload, ang pagpili sa pagitan ng a flange head nut at ang karaniwang hex nut na may flat washer ay makabuluhang nakakaapekto sa magkasanib na pagganap. Habang ang parehong mga configuration ay naglalayong pataasin ang bearing area at bawasan ang stress sa ibabaw, ang pang-eksperimentong data ay nagpapakita ng malaking pagkakaiba sa kung paano sila namamahagi ng presyon at lumalaban sa pag-embed sa magkasanib na materyal.
1. Paghahambing ng Stress sa Contact: Quantified Data
Ang sumusunod na talahanayan ay nagpapakita ng data ng stress sa pakikipag-ugnayan para sa flange head nuts, plain hex nuts, at hex nuts na may mga washer, na sinusukat sa ilalim ng magkaparehong kondisyon ng preload (75% ng proof load).
| Marka ng Fastener | Sukat | Configuration | Contact Stress (ksi) | Stress sa Pakikipag-ugnayan (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Flanged Head | 36.3 | 250 |
| 10.9 | M16 | Flanged Head | 39.9 | 275 |
| 10.9 | M10 | Plain Hex | 52.2 | 360 |
| 10.9 | M16 | Plain Hex | 94.3 | 650 |
| 10.9 | M10 | Hex Washer | 27.6 | 190 |
| 10.9 | M16 | Hex Washer | 33.4 | 230 |
| 12.9 | M10 | Plain Hex | 63.8 | 440 |
| 12.9 | M22 | Plain Hex | 131 | 900 |
| 12.9 | M10 | Hex Washer | 29 | 200 |
| 12.9 | M22 | Hex Washer | 50.8 | 350 |
Pinagmulan ng data: Makipag-ugnayan sa mga sukat ng stress mula sa bolted joint design studies .
Para sa isang Grade 10.9 M16 fastener, ang flange head nut ay gumagawa ng contact stress na humigit-kumulang 39.9 ksi, kumpara sa 94.3 ksi para sa isang plain hex nut—isang pagbawas ng 57.7%. Ang hex nut na may washer ay nakakakuha ng 33.4 ksi, na kumakatawan sa 64.6% na bawas mula sa plain hex nut. Para sa mas mataas na lakas ng Grade 12.9 M22 fasteners, ang plain hex nut ay bumubuo ng 131 ksi, habang ang washer configuration ay binabawasan ito sa 50.8 ksi, isang 61.2% na pagbawas.
2. Bearing Stress Distribution: Ang Presyon ng Profile Pagkakaiba
Ang pinakamataas na pagbabawas ng stress mula sa mga flat washer, bagama't makabuluhan, ay hindi umabot sa antas na mahulaan ng isa batay lamang sa lugar ng kontak. Ang pagsubok sa 1/2"-13 na mga fastener sa 80% ng proof load ay nagpakita na ang isang hardened flat washer ay nagbawas ng peak pressure ng humigit-kumulang 50%, habang ang isang flange head fastener ay nagbibigay ng pamamahagi ng load na mas nakadepende sa indibidwal na geometry ng fastener.
Ang mga sukat ng contact area gamit ang pressure-indicating film ay nagsiwalat na ang contact area sa ilalim ng flange head ay maaaring mag-iba mula sa buong mukha hanggang sa isang makitid na banda sa flange OD, o isang singsing na malapit sa clearance hole . Ang pagkakaiba-iba na ito ay dahil sa flange's taper at ang higpit ng nut body. Para sa mga hex nuts na may mga washer, hindi nakakamit ng karaniwang flat washer ang ganap na pagbabawas ng stress na hinulaang sa panlabas na diameter nito dahil hindi sapat ang kapal ng washer upang pantay na maipamahagi ang load sa OD nito. Ang mas makapal na mga washer ay mas epektibo sa pamamahagi ng mga load at pagbabawas ng stress sa parehong washer at sa magkasanib na mga miyembro.
3. Paglaban sa Embedment: Pag-iwas sa Pagkawala ng Preload
Ang embedment ay ang localized yielding o compression ng joint material sa ilalim ng nut bearing surface. Ito ay isang pangunahing sanhi ng maagang pagkawala ng preload pagkatapos ng paghihigpit. Parehong binabawasan ng flange head nut at ang hex nut na may washer ang pagkaka-embed sa pamamagitan ng pagpapababa ng contact stress sa ibabaw ng bearing.
- Flange Head Nut: Ang pinagsamang flange ay nagbibigay ng isang mas malaking lugar ng tindig na namamahagi ng presyon sa isang mas malawak na zone. Binabawasan nito ang panganib ng pag-embed ng nut sa mas malambot na materyales gaya ng aluminyo, manipis na sheet na bakal, o pinahiran na mga ibabaw . Pinipigilan din ng flange ang pinsala sa ibabaw at binabawasan ang panganib ng paghila ng nut sa magkasanib na materyal.
- Hex Nut na may Hardened Washer: Ang wastong tinukoy na hardened washer ay maaaring tumaas ng gasket o joint load ng 30-50% kumpara sa walang washer, sa pamamagitan ng pagpigil sa pag-embed at pamamahagi ng load nang mas pantay . Binabayaran nito ang hindi regular na kondisyon sa ibabaw at binabawasan ang alitan sa ibabaw ng tindig.
4. Mga Karagdagang Pagsasaalang-alang sa Pagganap
- Relasyon ng Torque-Tension: Ang radius ng contact area ay nakakaimpluwensya sa torque na kinakailangan upang makabuo ng isang naibigay na preload. Kapag naganap ang contact sa panlabas na diameter ng flange, mas mataas ang resistance moment, at para sa parehong input torque, mas kaunting bolt tension ang nabubuo. Ipinakita ng mga pagsubok na ang pagkakaiba sa pagitan ng panloob na diameter at panlabas na diameter na pagdikit ay maaaring mabawasan ng 10-15% ang tensyon.

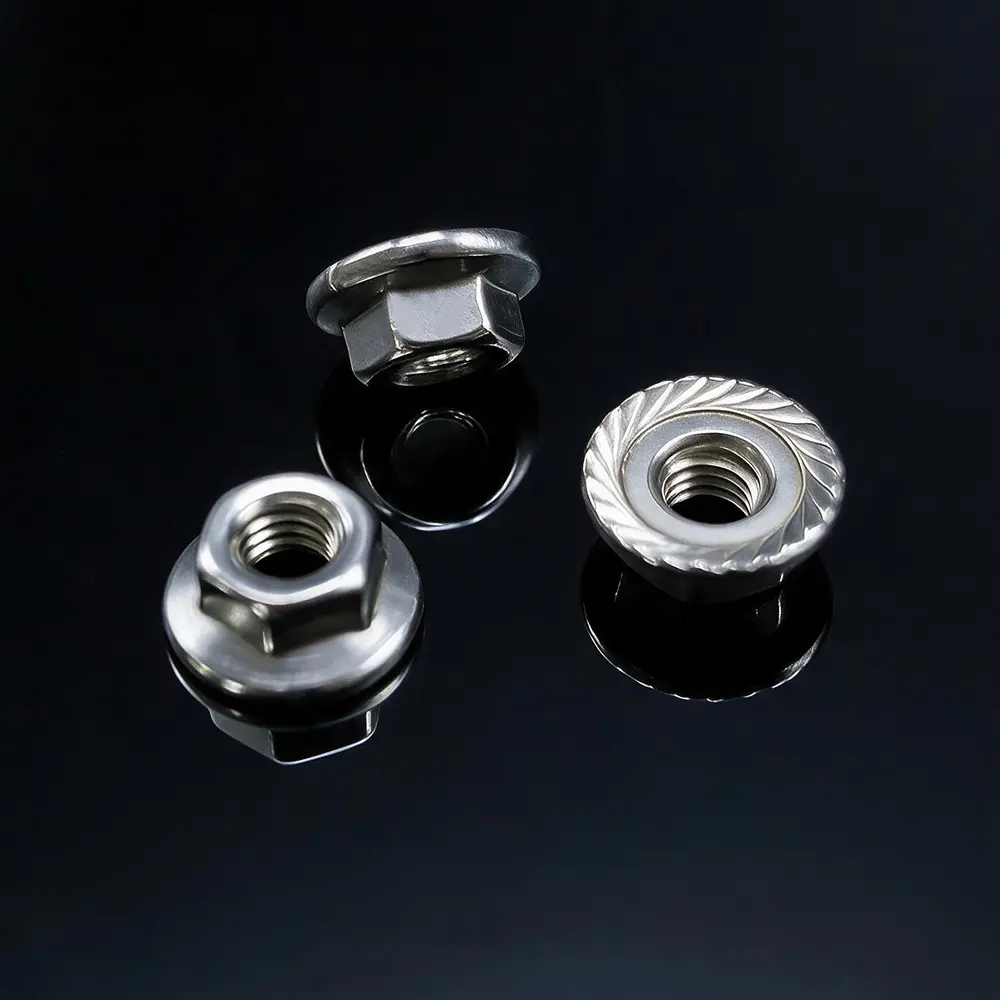

- Pagganap ng Anti-Vibration: Ang mga serrated flange nuts (madalas na tinatawag na whiz nuts) ay nagsasama ng mga ngipin sa bearing face na kumagat sa ibabaw ng isinangkot, na nagbibigay ng mekanikal na pag-lock na aksyon na lumalaban sa pagluwag sa ilalim ng vibration . Ang mga makinis na flange nuts ay hindi nag-aalok ng locking effect na ito.
- Pinsala sa Ibabaw: Ang mga serrated flange nuts ay maaaring makapinsala sa pininturahan, anodised, o malambot na ibabaw. Para sa mga natapos na o cosmetic application, mas gusto ang makinis na flange nuts o karaniwang hex nuts na may mga washer .
5. Pananaw sa Paggawa at Kalidad
Ang pare-parehong flange geometry at kontroladong pagpapaubaya sa pagmamanupaktura ay mahalaga sa pagkamit ng mga benepisyo sa pamamahagi ng load ng flange head nuts. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay isang negosyong pag-aari ng pamilya sa ilalim ng SEA Monies Metal Co., Ltd., na nagmana ng 20 taon ng karanasan ng pamilya at kalidad na pamana sa paggawa ng metal. Umaasa sa malakas na kapasidad ng produksyon ng Shengzhao Metal at mga bentahe ng supply chain, dalubhasa kami sa R&D, produksyon at pandaigdigang pagbebenta ng mga de-kalidad na produktong metal. Ang pagsunod sa paghahangad ng pamilya ng katumpakan, mahigpit na saloobin sa pagtatrabaho at pangmatagalang pangako, naghahatid kami ng matatag at maaasahang mga produkto at serbisyo sa mga customer sa buong mundo.
Gamit ang matatag na R&D at mga kakayahan sa produksyon ng pabrika, nagdadalubhasa kami sa matataas na lakas na rivet, bolts, nuts, washers, pins, screws, at iba't ibang hindi karaniwang custom na bahagi. Sinasaklaw ng aming hanay ng produkto ang mga materyales kabilang ang hindi kinakalawang na asero, haluang metal na bakal, aluminyo haluang metal, tanso, at mga espesyal na haluang metal, na gumagamit ng mga proseso tulad ng malamig na heading, hot forging, at CNC machining. Ang aming mga produkto ay na-export sa higit sa 25 mga bansa, na naglilingkod sa higit sa 200 mga kliyente.
Ang Chance & Union ay nakatuon sa walang putol na pagkonekta sa "Manufactured in China" sa internasyonal na merkado, na nagbibigay ng mga pandaigdigang customer ng one-stop fastening solution mula sa R&D hanggang sa mass production sa pamamagitan ng propesyonal na teknolohiya at pambihirang kalidad.
6. Mga Madalas Itanong (FAQ)
- Q1: Ang isang flange head nut ba ay ganap na pinapalitan ang pangangailangan para sa isang hardened washer?
A: Sa karamihan ng mga aplikasyon, oo, dahil ang flange ay nagbibigay ng mas malaking lugar ng tindig at epektibong namamahagi ng load. Gayunpaman, para sa napakalambot na materyales, may mga slotted na butas, o kung saan ang magkasanib na ibabaw ay hindi regular, maaaring kailanganin pa rin ang isang hardened washer upang maiwasan ang pag-embed at matiyak ang pare-parehong pamamahagi ng load. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay maaaring magrekomenda ng naaangkop na configuration batay sa iyong partikular na pinagsamang disenyo at materyal. - Q2: Bakit ipinapakita ng data ng stress ng contact ang isang hex nut na may washer na gumaganap nang mas mahusay kaysa sa flange head nut para sa ilang laki?
A: Ang data ay sumasalamin sa stress ng contact sa ibabaw ng tindig. Ang washer na may wastong laki na hardened washer ay maaaring ipamahagi ang load nang mas epektibo kaysa sa flange ng nut, lalo na kung ang flange geometry ay hindi gumagawa ng full-face contact. Ang karaniwang flat washer, kapag ginamit gamit ang bolt, ay naobserbahang mas pantay na namamahagi ng stress kaysa sa flange sa ilang mga pagsubok. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay maaaring magbigay ng mga partikular na rekomendasyon at data ng produkto para sa iyong aplikasyon. - Q3: Ano ang pangunahing pagkakaiba ng pagganap sa pagitan ng isang may ngipin na flange nut at isang makinis na flange nut?
A: Ang serrated flange nuts ay nagbibigay ng mechanical locking action sa pamamagitan ng pagkagat sa ibabaw ng isinangkot, na lumalaban sa pagluwag sa ilalim ng vibration. Ang makinis na flange nuts ay namamahagi ng load nang hindi minarkahan ang ibabaw at ginagamit kung saan dapat pangalagaan ang surface finish. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay nag-aalok ng parehong uri at maaaring magpayo sa pinakamahusay na pagpipilian para sa iyong mga kondisyon sa pagpupulong.
DIN 6923 Flange Nut kumpara sa DIN 934 Hex Nut na may Washer: Paano Nakakaapekto ang Flange Diameter at Run-out Tolerance sa Preload Retention sa pamamagitan ng Contact Stress at Embedment Resistance?
Ang pagpili sa pagitan ng a DIN 6923 flange nut at isang DIN 934 hex nut na may hiwalay na washer ay isang kritikal na desisyon sa bolted joint design. Habang ang parehong mga pagsasaayos ay naglalayong ipamahagi ang bearing stress at labanan ang pag-embed, ang kanilang mga geometric at tolerance na pagkakaiba ay humahantong sa nasusukat na mga pagkakaiba sa pamamahagi ng stress ng contact at, dahil dito, ang preload na pagpapanatili. Sinusuri ng artikulong ito kung paano naisasalin ang flange outer diameter (dw) at run-out tolerance ng DIN 6923 nut sa mga natatanging mekanikal na gawi.
1. Dimensional na Paghahambing: DIN 6923 Flange Nut kumpara sa DIN 934 Hex Nut na may Washer
Ang pinagsamang flange ng DIN 6923 nut ay nagbibigay ng tinukoy, pare-parehong geometry sa ibabaw ng tindig. Sa kabaligtaran, ang DIN 934 nut ay umaasa sa isang hiwalay na washer, na nagpapakilala ng mga karagdagang pagpapaubaya at pagkakaiba-iba ng pagpupulong. Inihahambing ng sumusunod na talahanayan ang mga sukat ng ibabaw ng key bearing para sa mga laki ng M10 at M16.
| Parameter | DIN 6923 Flange Nut (M10) | DIN 934 Hex Nut Washer (M10) | DIN 6923 Flange Nut (M16) | DIN 934 Hex Nut Washer (M16) |
|---|---|---|---|---|
| Outer Bearing Diameter (dw) min | 19.6 mm | ~18.0 mm (washer OD) | 31.9 mm | ~30.0 mm (washer OD) |
| Inner Bearing Diameter (da) max | 10.8 mm | ~11.0 mm (washer ID) | 17.3 mm | ~17.0 mm (washer ID) |
| Lugar ng tindig | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Run-out Tolerance (Face to Thread Axis) | Alinsunod sa ISO 4759-1 | Nagdaragdag ang washer ng tolerance stack-up | Alinsunod sa ISO 4759-1 | Nagdaragdag ang washer ng tolerance stack-up |
Pinagmulan ng data: DIN 6923 na mga dimensyon mula sa Westfield Fasteners .
2. Pakikipag-ugnayan sa Stress Distribution: Ano ang Ipinakikita ng Pananaliksik
Ang pananaliksik sa eksperimento at FEM ay nagsiwalat ng mahahalagang katangian ng pamamahagi ng presyur ng tindig sa ilalim ng mga flange nuts.
- Hindi Uniform Radial Distribution: Ang tatlong-dimensional na photoelastic na mga eksperimento ay nagpakita na ang pamamahagi ng presyon sa ibabaw ng tindig ng hexagonal flange nuts ay hindi pare-pareho. Ang presyon ay tumutuon sa panloob na bahagi ng flange, habang ang presyon sa panlabas na bahagi ay bumababa sa halos zero . Nangangahulugan ito na ang epektibong lugar na nagdadala ng pagkarga ay mas maliit kaysa sa iminumungkahi ng buong flange area.
- Asymmetrical Distribution: Ang parehong pananaliksik ay nagpapakita na ang pamamahagi ng stress sa bolted joint at ang pressure distribution sa bearing surface ng flange nut ay axially asymmetrical, na tumutugma sa asymmetrical na hugis ng sinulid na bahagi . Ang kawalaan ng simetrya na ito ay nag-aambag sa mekanismo ng pag-loosening.
- Flange Geometry Effects: Kinumpirma ng pagsusuri ng Elasto-plastic na FEM na ang kapal ng flange at anggulo ng slope ng flange ay lubos na nakakaimpluwensya sa pamamahagi ng stress ng contact at permanenteng set (embedment) sa ibabaw ng bearing . Ang isang mahusay na disenyo ng flange geometry ay maaaring mabawasan ang konsentrasyon ng stress sa panloob na gilid.
Para sa isang karaniwang hex nut na may washer, ang contact pressure ay hindi rin pare-pareho, ngunit ang pagkakaroon ng isang hiwalay na washer ay nagpapakilala ng mga karagdagang variable: ang washer ay maaaring hindi perpektong nakasentro, at ang pagpapapangit nito sa ilalim ng pagkarga ay maaaring makaapekto sa profile ng presyon.
3. Pagpapanatili ng Pag-embed at Preload
Ang embedment—ang naka-localize na plastic deformation ng bearing surface sa ilalim ng nut o washer—ay isang pangunahing sanhi ng pagkawala ng preload pagkatapos ng paghigpit.
- DIN 6923 Flange Nut: Ang mas malaking bearing area ng flange nut ay binabawasan ang contact stress para sa isang naibigay na preload, at sa gayon ay binabawasan ang lalim ng pagkaka-embed. Gayunpaman, dahil ang presyon ay tumutuon malapit sa panloob na gilid ng flange, ang pagbabawas ng stress ay mas mababa kaysa sa isang simpleng pagkalkula ng ratio ng lugar na iminumungkahi. Ang paggamit ng serrated flange (na may mga ngipin) ay maaaring mapabuti ang pagla-lock sa pamamagitan ng pagkagat sa ibabaw ng isinangkot, ngunit pinapataas din nito ang pinsala sa ibabaw at maaaring mabawasan ang muling paggamit ng koneksyon.
- DIN 934 Hex Nut na may Washer: Ang isang wastong tinukoy na hardened washer ay maaaring tumaas ng joint load ng 30-50% kumpara sa walang washer, sa pamamagitan ng pagpigil sa pag-embed at pamamahagi ng load nang mas pantay . Gayunpaman, ang pagiging epektibo ay nakasalalay sa tigas, kapal, at pagkakahanay ng washer. Ang isang washer na masyadong manipis ay hindi ipapamahagi ang load sa OD nito, na tinatanggihan ang ilan sa mga benepisyo.
4. Pananaw sa Paggawa at Kalidad
Ang pare-parehong flange geometry at kontroladong pagpapaubaya sa pagmamanupaktura ay mahalaga sa pagkamit ng mga benepisyo sa pamamahagi ng load ng flange head nuts. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay isang negosyong pag-aari ng pamilya sa ilalim ng SEA Monies Metal Co., Ltd., na nagmana ng 20 taon ng karanasan ng pamilya at kalidad na pamana sa paggawa ng metal. Umaasa sa malakas na kapasidad ng produksyon ng Shengzhao Metal at mga bentahe ng supply chain, dalubhasa kami sa R&D, produksyon at pandaigdigang pagbebenta ng mga de-kalidad na produktong metal. Ang pagsunod sa paghahangad ng pamilya ng katumpakan, mahigpit na saloobin sa pagtatrabaho at pangmatagalang pangako, naghahatid kami ng matatag at maaasahang mga produkto at serbisyo sa mga customer sa buong mundo.
Gamit ang matatag na R&D at mga kakayahan sa produksyon ng pabrika, nagdadalubhasa kami sa matataas na lakas na rivet, bolts, nuts, washers, pins, screws, at iba't ibang hindi karaniwang custom na bahagi. Sinasaklaw ng aming hanay ng produkto ang mga materyales kabilang ang hindi kinakalawang na asero, haluang metal na bakal, aluminyo haluang metal, tanso, at mga espesyal na haluang metal, na gumagamit ng mga proseso tulad ng malamig na heading, hot forging, at CNC machining. Ang aming mga produkto ay na-export sa higit sa 25 mga bansa, na naglilingkod sa higit sa 200 mga kliyente.
Ang Chance & Union ay nakatuon sa walang putol na pagkonekta sa "Manufactured in China" sa internasyonal na merkado, na nagbibigay ng mga pandaigdigang customer ng one-stop fastening solution mula sa R&D hanggang sa mass production sa pamamagitan ng propesyonal na teknolohiya at pambihirang kalidad.
5. Mga Madalas Itanong (FAQ)
- Q1: Ang DIN 6923 flange nut ba ay ganap na pinapalitan ang pangangailangan para sa isang hardened washer?
A: Oo, sa karamihan ng mga application. Ang integral flange ay nagbibigay ng mas malaking bearing surface at epektibong namamahagi ng load. Gayunpaman, para sa napakalambot na materyales, may mga slotted na butas, o kung saan ang magkasanib na ibabaw ay hindi regular, maaaring kailanganin pa rin ang isang hardened washer upang maiwasan ang pag-embed at matiyak ang pare-parehong pamamahagi ng load. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay maaaring magrekomenda ng naaangkop na configuration batay sa iyong partikular na pinagsamang disenyo at materyal. - Q2: Bakit ang contact stress sa ilalim ng flange nut ay hindi pantay na namamahagi sa buong flange?
A: Ipinakita ng mga eksperimento sa photoelastic na ang presyon ay tumutuon sa panloob na bahagi ng flange, habang ang presyon sa panlabas na bahagi ay nababawasan sa malapit sa zero . Ito ay dahil sa higpit ng nut body at ang geometry ng flange. Zhejiang Chance & Union Import and Export Co., Ltd. Tinitiyak ng (Chance & Union) ang tumpak na flange geometry upang ma-optimize ang pamamahagi ng load. - Q3: Ano ang epekto ng flange slope angle sa preload retention?
A: Ang pagsusuri sa Elasto-plastic na FEM ay nagpakita na ang flange slope angle ay lubos na nakakaimpluwensya sa parehong pamamahagi ng stress ng contact at permanenteng set sa ibabaw ng tindig . Ang isang naka-optimize na flange slope angle ay nakakatulong na ipamahagi ang load nang mas pantay, na binabawasan ang mga konsentrasyon ng stress at ang nauugnay na pag-embed na nagdudulot ng pagkawala ng preload. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) ay maaaring magbigay ng gabay sa pinakamainam na flange geometry para sa iyong partikular na aplikasyon.
